燃氣管道阻火器的工作原理

發布時間：2021-8-31 14:27:02 來源:http://m.s5997.com/ 作者：丹陽市萊斯特流體制品有限公司

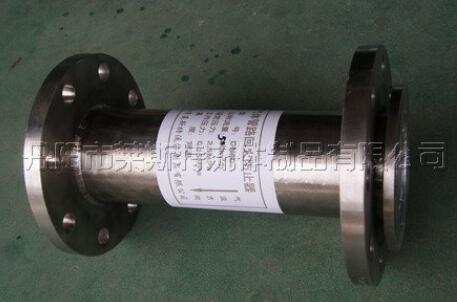

      燃氣管道阻火器就是根據小孔淬熄原理設計的。阻火器結構如圖1所示，它由外殼和阻火芯組成，可以通過法蘭3與管道或其它設備連接，也可以有其它各種連接方式。阻火器外殼1應具有較大的強度，能承受爆轟引起的動高壓。阻火芯2形式有多種，如多層金屬網疊合而成的金屬網式，波紋帶式等。后者是目前比較通用的。波紋帶可采用鋁合金、不銹鋼或其它耐腐蝕材料制成，波紋帶與平板帶疊合卷制成圓盤狀，制成阻火芯盤，裝入阻火器外殼內，就將管道截面分割成許多小三角形截面，每一個三角形孔都是一個狹窄通道。當火焰通過時，就迫使管道中的火焰面通過這些狹窄通道，這些通道都滿足淬熄直徑的要求，于是火焰就在通過阻火芯時熄滅了。阻火芯的設計不僅應考慮到淬熄火焰的要求，還要盡量減少氣體的流阻，因此在設計之前應作精心的計算。三角形截面的高度(波紋高)、阻火芯波紋盤厚度及阻火器內部結構的變化對于其整體阻火性能都有直接的影響。
